asp30材料价格_材质成分

发布时间:2022-10-21 07:08:04
    asp30材料价格_材质成分

  ASSABPM30SuperClean是粉末高速钢,适用于刀具及其他冷作。它具有优良的耐磨损性和韧性。PM处理可确保良好的机械加工性和易磨性,以及在热处理过程中保持尺寸的稳定。在Uddeholm,ASSABPM30SuperClean冠名以Vanadis30SuperClean。

  PM30材料成份(%):

  C:1.27,Cr:4.2,Mo:5.0,W:6.4,V:3.1,Co:8.5

  PM30密度:8.25g/cm3,折合成kg的话是0.kg/mm3

  PM30出厂状态:HB300

  PM30硬度:HRC6567℃

  PM30是经粉末冶金PM工艺制造的含高钴、高钒的高合金高速钢asp30材料价格。经金属粉末雾化、压实、然后热成形至所需尺寸,均匀的组织使其具有独特的综合性能asp30材料价格。

  PM30使用性能:

  1、良好的磨削性能

  2、良好的热处理尺寸稳定性

  3、良好的韧性

  4、良好的红硬性

  5、良好的耐磨性

  PM30用途:

  1.PM30是一种含钴的粉末高速钢。适合制作多刃口切削工具、薄片冲压模,如:麻花钻,铰刀、丝锥、铣刀,拉刀、滚刀及成型等;

  2.单刃如:切断车刀和成形等.

  3.从性能上看,PM30适用于制作需要一定红硬性的多刃之。

  4.PM30也适用于制作一般要求的单刃。

  6.此钢种具有好的耐磨性和韧性,优于其他高合金的冷作钢。

  7.成形能力,热成形由于组织非常均匀、PM30具有良好的热锻和热轧性能。这些特性对于其它诸如冲头头部镦锻等。热加工场合也是重要的。

  8.冷成形均匀的组织使PM30在常温下可以塑性成形。但由于其合金元素的构成,使得钢材在快速加工下具有加工硬化的倾向,因而对塑性成形有一定的局限asp30材料价格。

  PM30热处理:

  PM30常见规格:

  厚度4-80mm,宽度,特殊规格可以订做。

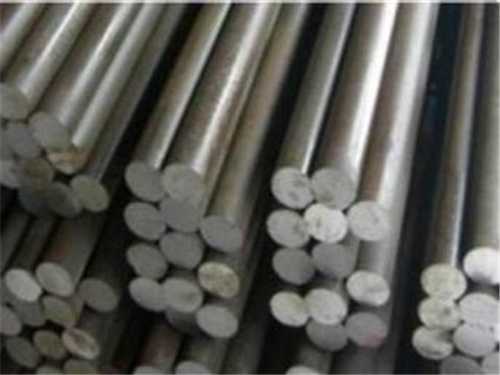

  PM30圆棒常见规格:

  直径3mm-200mm,长度≥50mm,特殊规格可订做。苏州东锜公司的战略合作伙伴,法国ERASTEEL钢厂是全球粉末高速钢的研发者、粉末冶炼技术的赢领者、ASP品牌的创造者;塑胶及压铸钢材合作伙伴,德国葛利兹钢厂,成立于1779年,在全球拥有庞大的销售网络和过硬的技术力量,锻造能力强,处于行业赢领地位。
